|
建筑接缝的密封长期靠两种办法：打硅酮或聚氨酯密封胶，或者用砂浆、发泡填缝剂填实。这两种做法在门窗洞口和混凝土伸缩缝上已经用了很多年，但在预制混凝土板、型材板、金属屋面板这类"会因为温度伸缩而反复变位"的接缝上，问题比较集中：胶体要承受反复拉伸，砂浆会开裂，发泡胶的收缩与吸水又难控制。 预压缩自膨胀聚氨酯泡棉胶带是另一条路线。它在工厂里被预先压缩到设定厚度，卷绕出厂，安装时贴在接缝一侧，靠泡棉自身缓慢回弹把缝隙压满。这类产品在欧美门窗与幕墙系统里用得比较久，国内近年随着预制装配式和金属屋面体系推广，供应商开始成系列供货。下文按厂商公开的技术参数，把它的密封机理、关键指标和选型核对点拆开讲清楚。

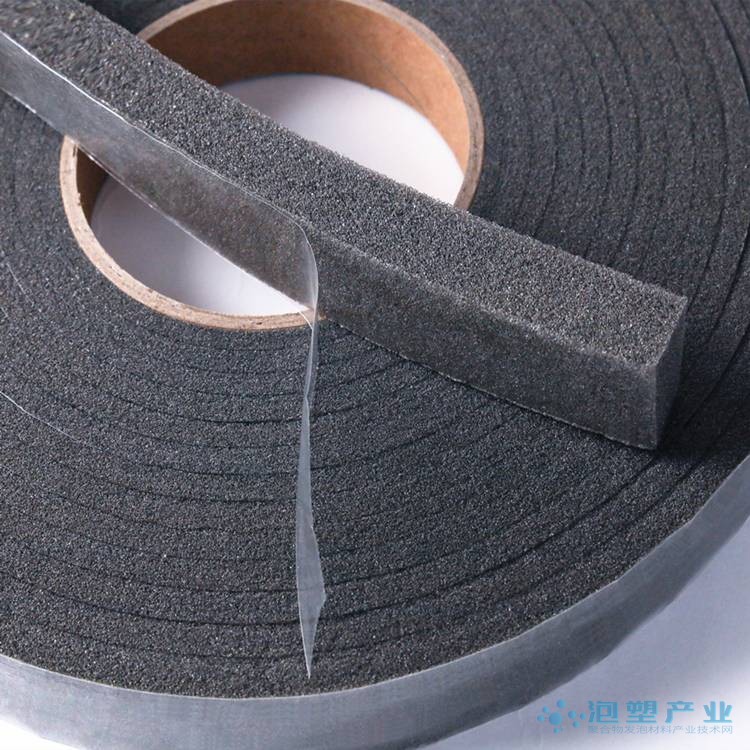

一、密封原理：预压缩量就是回弹储备自膨胀泡棉胶带的核心不是粘接，而是"压缩—回弹"这一对力学行为。胶带出厂时被压缩（预压缩），此时泡棉内部的泡孔被压扁、储存弹性势能；贴到接缝一侧后，胶带缓慢恢复厚度，一直涨到贴紧对侧基材，形成一条连续的弹性背衬。缝隙随温度变宽时它继续涨，变窄时它被压回去，始终贴着两侧基材。 因此选型时最关键的参数是预压缩率与接缝宽度的匹配关系：胶带恢复后的厚度必须大于实际缝宽，留出足量回弹余量，才能在接缝张开到最大时仍保持压紧。回弹速度则是施工参数：回弹太快，胶带在定位前就涨开，贴不进去；回弹太慢，接缝要等很久才能进入下一步工序。厂商把这类产品定位成"预压缩、自膨胀"，强调的正是这两点可控。 二、产品结构：泡棉基材、耐火浸渍层与单面压敏胶按厂商公开的结构说明，这类胶带由三部分组成：聚氨酯泡棉基材、浸渍用的耐火聚合物分散体、以及一侧的压敏粘合剂。单面涂胶的用意很直接——胶只负责把胶带临时固定在接缝一侧，另一侧的密封靠回弹压紧，不依赖粘接强度，所以对被粘表面的处理要求比结构胶低得多，也便于后期拆卸返工。

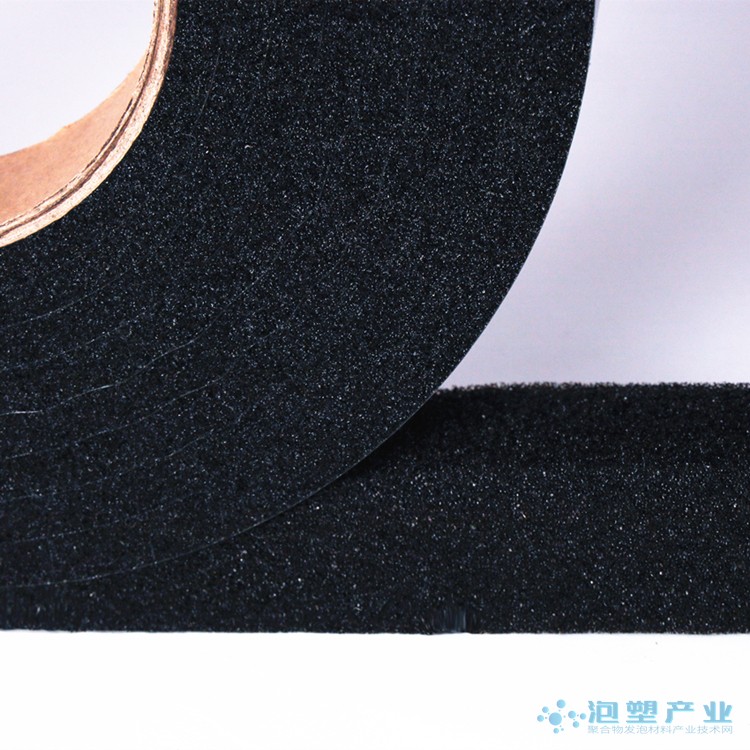

浸渍工序是这类产品与普通泡棉条的分水岭。开孔聚氨酯泡棉本身吸水，直接塞进外墙接缝，雨水会顺着泡孔渗进去；浸渍耐火聚合物分散体后，泡孔内壁被包覆，水能被挡住，水蒸气仍可向外扩散，接缝内腔才不会长期积湿。厂商把浸渍层同时赋予耐火属性，也是这个道理——浸渍配方既做疏水，也做阻燃。

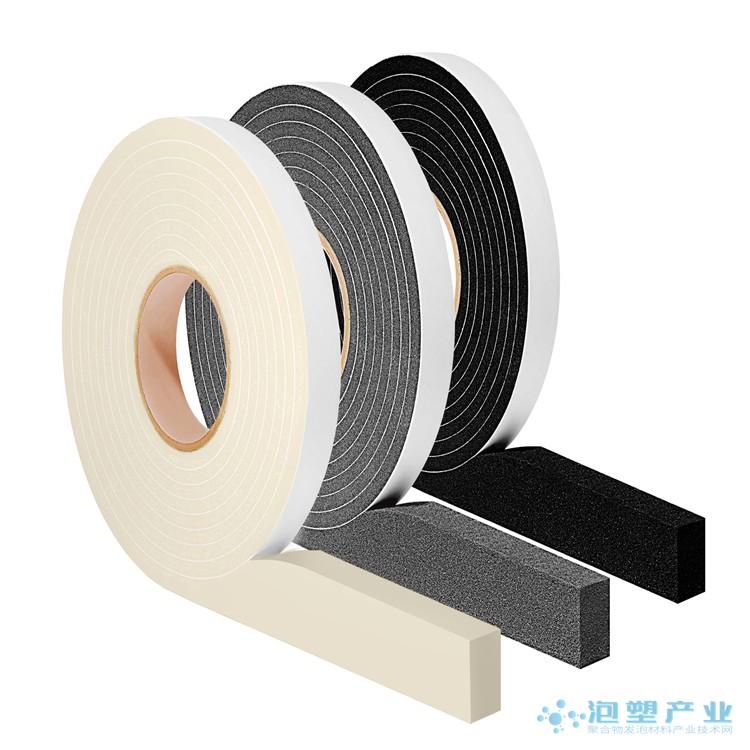

三、技术参数逐条读以 Hollyfoam 系列耐气候性预压缩自膨胀接缝胶带公开的技术信息为例，主要指标如下：
表里最容易误读的是最后两行。软化温度点 >=60°C 与使用温度上限 85°C 不是同一件事：前者是材料受热后力学性能开始明显下降的判据，后者是产品标称的服役区间。工程上应按两者中更低者控制，屋面、天窗这类夏季表面温度高的部位尤其要留余量。 四、阻燃分级：HBF、HF-1 与 V0 不是一回事UL94 对泡沫材料和塑料件用的是不同试验方法，标注时必须看清是哪一套。HBF 是泡沫材料的水平燃烧分级，判定的是试样水平放置时的燃烧速率；HF-1、HF-2 属于泡沫材料的垂直燃烧分级，其中 HF-1 要求更严，还要考察熔滴是否引燃底部棉花。V0 则是通用塑料垂直燃烧的最高档之一，泡沫制品若声称 V0，通常指在特定试样厚度与条件下通过，不能直接与 HF-1 互换比较。 对采购方来说，能落地的做法是要求供应商同时给出三条信息：测试标准版本、试样厚度、以及实测分级结果。只写"阻燃 UL94"而没有厚度和分级，等于没有信息——同一配方在 3 mm 与 10 mm 试样上的结果可能完全不同。 五、与打胶、砂浆填缝的定位差异
需要说明的是，这三者不是互相替代关系。门窗洞口周边常见做法是泡棉胶带做第一道背衬密封、外侧再打一道耐候胶，形成两道防线；金属屋面板缝则以胶带为主，靠压型板的机械咬合固定。把胶带当成"省掉打胶"的方案去用，往往会在需要结构粘接的部位出问题。 六、选型与施工的四个核对点1. 缝宽与胶带宽度、预压缩率的匹配。胶带恢复厚度要大于最大缝宽，并留出回弹余量；接缝长期处于最大张开状态时仍必须保持压紧。建议以接缝的设计位移量（而非施工时的实测缝宽）作为选型依据。 2. 粘接面的状态。单面压敏胶只承担固定，但基材表面的粉尘、油污、脱模剂会直接导致胶带在回弹过程中滑移脱落。混凝土表面的浮浆与模板油必须处理，金属板面要注意涂层种类。 3. 温度窗口。施工温度、使用温度范围（-40~85°C）与软化温度点（>=60°C）三者要分别核对。低温施工时压敏胶初粘下降，高温部位则要按软化点降额。 4. 阻燃等级与项目验收口径的对应。先明确项目要求的是泡沫体系的 HBF/HF-1 还是塑料体系的 V0，再要求供应商提供对应厚度下的实测报告。 七、测试与验收口径密度按 GB/T 6343-2009《泡沫塑料及橡胶 表观密度的测定》执行，表观密度直接影响回弹力与压缩所需外力，是批次一致性最敏感的指标，建议每批抽检。拉伸强度与断裂伸长率按 GB/T 6344-2008《软质泡沫聚合材料 拉伸强度和断裂伸长率的测定》执行，这两项决定胶带能不能跟随接缝变形而不断条。导热系数按稳态法（防护热板法）测定，水蒸气透过率按杯式法测定——后者是判断"挡水同时可透汽"是否成立的关键，只看"防水"两个字无法区分是浸渍透汽型还是成膜封闭型。 结语预压缩自膨胀泡棉胶带的技术门槛不在配方多复杂，而在一致性：预压缩率稳不稳、回弹速度可不可控、浸渍层耐不耐久坐。对使用方来说，把缝宽与回弹余量算清楚，把密度、拉伸、透汽、阻燃四项指标写进验收口径，比比较单价更能决定这条接缝十年后还漏不漏。 免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：polyreduct@126.com |
