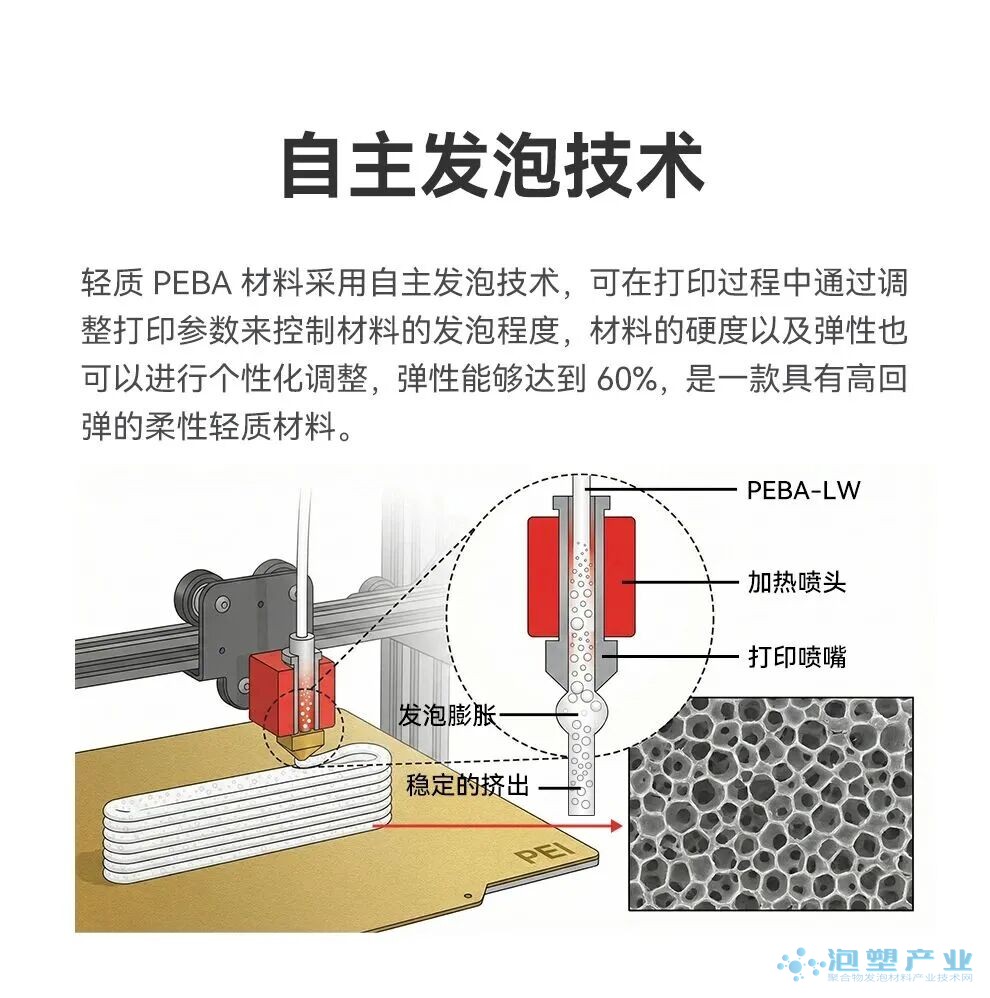

|
3D 打印发泡鞋材正在重构传统鞋履制造的生产逻辑——它跳出了传统发泡鞋材依赖模具开模、固定倍率发泡的限制，能够实现鞋中底的个性化结构定制、密度精准分区和轻量化性能升级。目前行业内常见的 3D 打印发泡鞋材技术路线有 FDM 熔融堆积微球发泡、SLS 选择烧结后发泡、以及光固化掺微球后加热发泡，三种工艺依托各自材料特性与工艺优势，在学术研究和商业化探索上均有应用案例落地。 一、熔融堆积（FDM）发泡：工艺最简，入门门槛低FDM（熔融沉积成型）是一种基于挤出成型的增材制造工艺，通过加热喷嘴将热塑性长丝熔融后逐层沉积在预定路径上，冷却固化成型。可用材料广泛，包括 PLA、ABS、TPU、PEBA、PETG 等热塑性聚合物。 FDM 与超临界发泡的融合已有验证方案：一种是在 3D 打印耗材中加入热可膨胀微球实现打印过程原位发泡，这也是当前 FDM 发泡的常用方法；另一种是先利用 FDM 打印鞋胚，再进行超临界发泡。在 3D 耗材中加入热可膨胀微球无需额外气体浸渍，无需任何额外预处理、后处理或专用设备即可实现泡沫材料 3D 打印。 商业化案例方面，易生（eSUN）已推出可原位发泡轻质材料（PEBA 发泡、TPU 发泡等），允许通过调整温度与材料挤出流量比例改变密度，发泡倍率最高可达 220%；深圳鑫博川也推出可用于 FDM 的 PEBU Foam 发泡耗材，发泡后硬度范围覆盖 Shore 55A 至 90A，可满足鞋履、可穿戴及缓冲结构等应用。2026 年 1 月，中国李宁发布首款采用"超䨻 3D 打印技术"的量产鞋款"悟道 Future"，该鞋款采用 PEBA 3D 打印 + 超临界发泡工艺，将打印成型的 PEBA 中底胚体置入超临界流体发泡设备中处理，在大幅减轻鞋身重量的同时，提升缓震回弹性能。

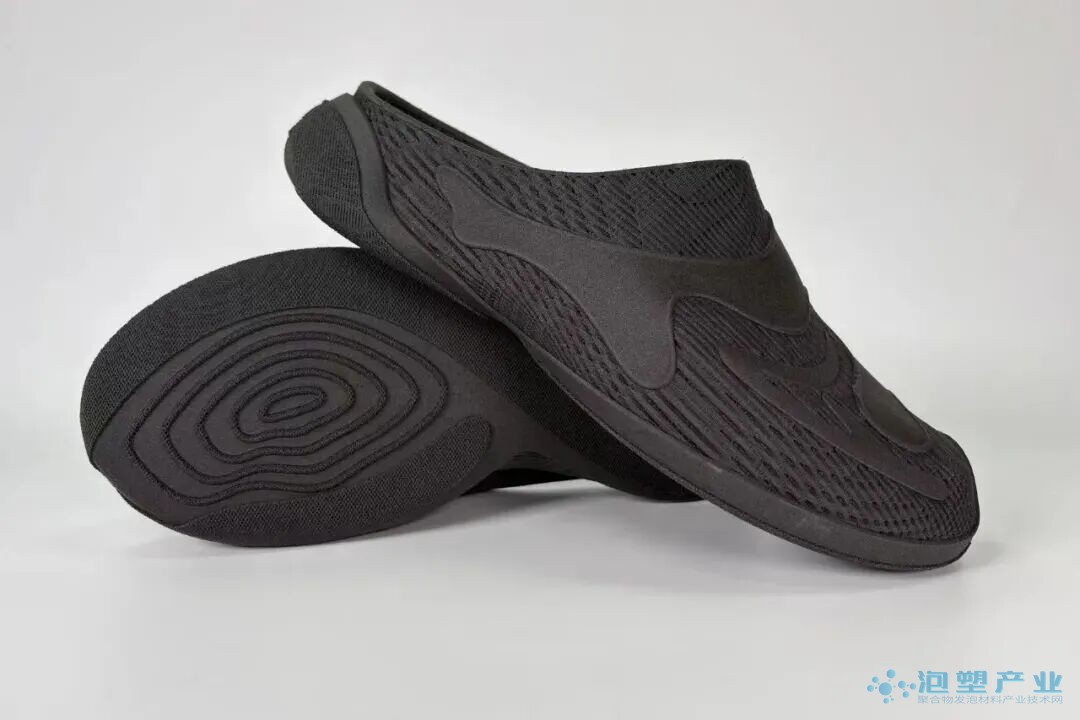

二、选择性激光烧结（SLS）发泡：工业级精度 + 后发泡SLS 选择性激光烧结是工业级 3D 打印领域最成熟的工艺之一，鞋材领域的后发泡应用是近年延伸出的全新赛道。其原理是先通过 SLS 完成整个鞋中底素坯的打印，再将鞋胚放入超临界发泡设备进行发泡。 与其他工艺不同，SLS 粉末床具备自支撑特性，无需设计支撑结构，可制造极其复杂的分区晶格，实现力学性能定制化；后续经可控的后发泡工序，能让素坯整体均匀膨胀，得到内部泡孔分布均匀、力学性能稳定的发泡鞋材。 2026 年 9 月初，盈普三维发布 SLS 选择性激光烧结 + 发泡一体化方案，从结构设计、材料基体、后处理工艺三位一体解决上述行业痛点。通过采用 PEBA 高性能弹性材料，产品发泡倍率可达 2.5 倍、实体密度低至 0.3 g/cm³、能量回弹率突破 70%，并完成第三方 20 万次动态弯折测试。这条路径把"3D 打印精度 + 发泡材料弹性"的优势叠加，是目前工业级 3D 打印发泡鞋底最被看好的方向之一。 三、光固化（SLA / DLP）发泡：精度最高，发泡倍率受控光固化 3D 打印也可通过掺微球后加热实现发泡，工艺逻辑是将光固化树脂与发泡微球体系精准化学配比，严格控制反应顺序与固化速度，制备适配高速光固化 3D 打印设备的专用发泡树脂。打印完成后将半成品送入连续式高温烘烤通道，在材料处于可控软化的状态下，内部的发泡体系受热均匀释放气体，让打印结构各方向实现同比例膨胀，达到预设的发泡倍率后降温完成二次固化定型。 2023 年，李宁运动科学研究中心联合博理科技研发出全新轻量化材料，通过发泡体积膨胀，密度可低至 0.5 g/cm³，比传统 3D 打印材料降低 50% 以上。这一方向在精度、复杂结构成型方面优势明显，但工艺链较长（打印 + 后固化 + 发泡），规模化效率与成本仍是当前主要瓶颈。
四、三条路径对比与商业化展望
从产业角度看，FDM 原位发泡已具备大规模量产条件，悟道 Future 的上市标志着该路径在量产跑鞋上的可行性；SLS 后发泡凭借结构自由度和高性能，是中高端 3D 打印鞋底的主力方向；光固化发泡则仍在打样与小批量验证阶段，等待工艺链与材料体系进一步成熟。 免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：polyreduct@126.com |
