一、什么是聚氨酯泡沫的"密度"和"硬度"？
聚氨酯（PU）泡沫作为最常用的发泡材料之一，其性能描述中"密度"和"硬度"是两个最常被同时提及却又容易被混淆的指标。简单来说：
- 密度（kg/m3）：单位体积泡沫的质量，反映泡沫内部实体材料的多少。
- 硬度（N 或 kgf）：泡沫抵抗外力压入的能力，反映泡沫的"软硬程度"。其中 ILD（Indentation Load Deflection，25% 压陷硬度）是将压头压入试样至 25% 深度所需力，单位为 N（牛顿），亦常用 kgf（千克力）表征；二者的换算关系为 1 kgf ≈ 9.81 N。
两者并非"密度越大越硬"的简单线性关系，其内在联系与泡沫的泡孔结构、原料配方和成型工艺都有关系。泡塑产业网编辑部曾在《泡沫塑料检测体系详解：九大材料类别、核心指标与国标对照》[1] 中将密度与硬度（ILD/CLD）同列于"物理性能-力学指标"分类，作为通用基础指标看待 [1]。
二、密度与硬度的基本关系
经验上，密度越高，单位体积内的实体材料越多，泡沫骨架（泡壁、泡棱）越厚实，抗压陷能力也越强。大量文献（如方禹声等《聚氨酯泡沫塑料》第 3 版 [4]）均指出，硬度与密度之间呈幂律增长关系：
硬度 ≈ k × 密度n （n 通常介于 1.5~2.0 之间，k 为与配方相关的常数）

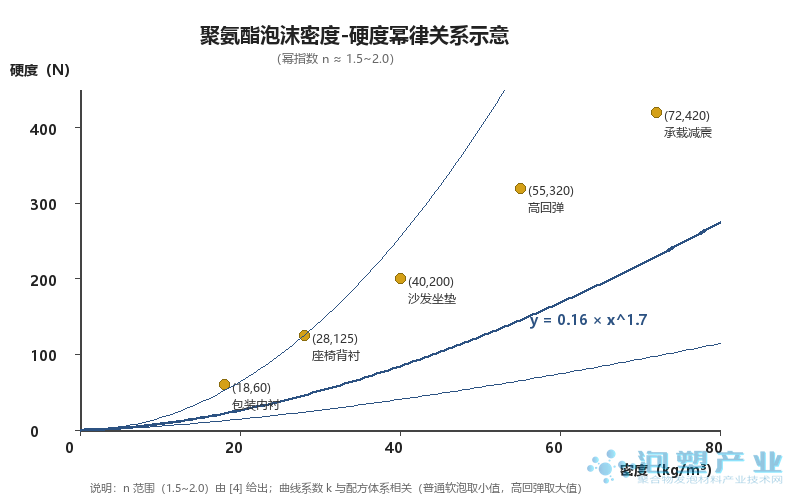

图 1 聚氨酯泡沫密度-硬度幂律关系示意（数据综合参考 [1][2][3]，幂指数区间取自 [4]）
这一规律解释了密度从 25 kg/m3 增加到 50 kg/m3 时，硬度可能从 100 N 跃升到 250 N 以上的原因。需要说明的是，n 值受多元醇官能度、异氰酸酯指数、开孔率影响，对软质高回弹体系 n 接近 2.0，而普通软泡体系 n 介于 1.5~1.8 [4]。具体公式推导与各配方体系的 k 值范围，可参阅方禹声等编《聚氨酯泡沫塑料》（第 3 版）相关章节 [4]。
三、常见分类对照
实际应用中，柔性聚氨酯泡沫（沙发、床垫用）通常按密度划分为以下区间，数据参考 ASTM D3574 [2]、GB/T 10802 [2]、ISO 2439 [3] 及国内软泡聚醚行业典型值 [1]，并结合 [1] 中关于"密度区间划分与典型应用场景对应关系"的整理 [1]：
| 密度区间（kg/m3） |
常见硬度（ILD @ 25% 压陷，N） |
典型应用场景 |
主要参考来源 |
| 15~20 |
40~80 |
低档包装内衬、廉价坐垫 |
[1][2] |
| 25~30 |
100~150 |
普通座椅背衬、薄床垫 |
[1][2] |
| 35~45 |
150~250 |
中高端沙发坐垫、床垫舒适层 |
[1][2][3] |
| 50~65 |
250~400 |
高回弹坐垫、运动器材 |
[1][3] |
| > 70 |
> 400 |
特种承载、减震、吸能部件 |
[1][3] |
表注：表中各密度区间的 ILD 范围为综合参考值，主要依据 ASTM D3574 [2]、GB/T 10802 [2]、ISO 2439 [3] 及国内软泡聚醚行业典型配方实测值 [1]。具体硬度受配方、泡孔结构、测试条件影响，跨标准对比时需注意压头尺寸（Φ 200 mm）、压入速率（50 mm/min）、试样尺寸（380×380×100 mm）等试验参数 [2][3]。
注意：ILD（Indentation Load Deflection，25% 压陷硬度）只是众多硬度表征方法之一，ASTM D3574 [2]、ISO 2439 [3]、GB/T 10802 [2] 等标准对压头尺寸（Φ 200 mm）、压入速率（50 mm/min）、试样尺寸（380×380×100 mm）有详细规定 [2][3]，跨标准对比时需留意换算 [1]。
四、影响"密度—硬度关系"的工艺因素
虽然密度是硬度的首要决定因素，但配方与工艺也会显著影响同一密度下的硬度表现：
- 多元醇与异氰酸酯指数（NCO/OH 比）：异氰酸酯指数过高（> 1.05）会提高交联密度，使泡沫偏硬；过低（< 0.95）则泡体松软、易塌陷。
- 开孔率与闭孔率：高开孔率泡沫密度即使较高，仍可能表现出较好的回弹与透气性；闭孔泡沫则在同样密度下显得更"瓷实"。
- 泡孔结构与孔径：孔径越细小均匀，相同密度下的抗压性能通常越好；大孔径结构会降低有效承载面积，使硬度偏低。
- 助剂种类：发泡剂（影响泡孔均匀性）、催化剂（影响凝胶/发泡平衡）、硅油表面活性剂（影响泡孔稳定性）等都对最终密度—硬度对应关系有调节作用。
- 后熟化条件：熟化温度（通常 60~80 ℃）与时间（一般 24 h）不足会使泡沫硬度偏低、回弹性差，需要在工艺窗口内完成。
五、实际应用中的选型建议
按泡塑产业网编辑部在《泡沫塑料检测体系详解：九大材料类别、核心指标与国标对照》[1] 中给出的"按应用场景—核心指标—测试方法"对照框架 [1]，PU 泡沫选型时应优先对齐密度与硬度两个基础指标，再结合压缩永久变形、阻燃、VOC 等合规维度做综合判断 [1]。具体思路如下：
- 先定密度区间：根据应用场景的承载需求与成本预算确定密度区间。成本敏感型包装件可选择 20 kg/m3 以下；高回弹床垫则建议 35 kg/m3 以上 [1]。
- 再校硬度等级：在选定密度区间内，通过配方调整找到目标硬度。同密度下如需更软，可调整催化剂体系增加开孔率；如需更硬，可提高异氰酸酯指数或采用高官能度多元醇。
- 关注压缩永久变形：高硬度泡沫若压缩永久变形偏高，长期使用后会出现明显塌陷。建议在选型时同时关注 75% 压缩永久变形数据（ASTM D3574 Test D [2] / ISO 1856 / GB/T 6669-2008 [3]）。其中 ASTM D3574 Test D、ISO 1856、GB/T 6669-2008 三者均规定软质泡沫聚合材料压缩永久变形的测定方法，对应同一物理量 [2][3]。
- 考虑环保与法规：密度与配方选择还需结合 VOC 释放、阻燃标准（如 BS 5852、CA TB 117）、发泡剂淘汰进程（如 HCFC-141b 替代）等合规要求。
总结
聚氨酯泡沫的密度与硬度是高度相关但不等同的两大指标。理解"密度—硬度"幂律关系（n 通常 1.5~2.0）是基础，把握配方与工艺对同一密度下硬度的调节能力是关键，结合压缩永久变形（ASTM D3574 Test D [2] / ISO 1856 / GB/T 6669-2008 [3]）、环保合规等因素综合选型则是工程落地的核心 [1]。希望本文能为从事 PU 泡沫开发、采购或应用评估的同行提供一份速查参考。
本文为泡塑产业网原创技术文章，欢迎转载，请注明出处。
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：polyreduct@126.com |
